Popis
Robustní jednofázová průmyslová zásuvka 230V / 16A se 3 kolíky (konfigurace 2P+PE) je navržena pro bezpečné a spolehlivé připojení elektrických zařízení s vyšším proudovým odběrem v náročných podmínkách.

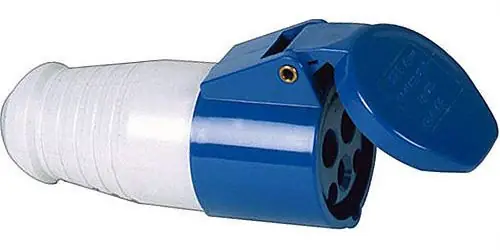

Tato standardizovaná modrá CEE zásuvka je vyrobena z vysoce odolného plastu s mechanickým samouzavíracím víčkem, které chrání kontakty před prachem, nečistotami a stříkající vodou. Je ideální pro instalaci v dílnách, garážích, na staveništích, v průmyslových provozech, pro připojení karavanů, obytných vozů nebo lodí v kempech a marinách.
Hlavní přednosti průmyslové zásuvky:
| Vysoká mechanická odolnost: Pouzdro z rázuvzdorného termoplastu zaručuje dlouhou životnost i při hrubém zacházení na stavbách. Ochranné odpružené víčko: Automaticky zakrývá lůžko zásuvky a chrání jej před vniknutím nečistot a vlhkosti, pokud není zapojen protikus. Bezpečné dimenzování na 16A: Masivní mosazné kontakty zajišťují dokonalou vodivost a minimální zahřívání při trvalém maximálním zatížení. Standardizované CEE provedení: Plná kompatibilita se všemi modrými tříkolíkovými průmyslovými vidlicemi na trhu. |
| Technické specifikace | |
| Typ produktu | Průmyslová jednofázová zásuvka (standard CEE) |
| Počet pólů / kolíků | 3 kolíky (2P + PE: Fáze + Nula + Ochranný vodič) |
| Jmenovité napětí | 230V AC, 50 Hz (střídavé) |
| Jmenovitý proud | 16 A |
Návod k zapojení, montáži a bezpečnosti: 1. Příprava kabeláže: K zapojení použijte odpovídající třížilový přívodní kabel (CYKY) s průřezem vodičů dimenzovaným pro 16A okruh (doporučeno minimálně 3 × 2,5 mm²). Konce vodičů odizolujte v délce předepsané pro svorky.
2. Přiřazení vodičů na svorky (kritické): Uvnitř zásuvky naleznete jasné označení jednotlivých svorek. Striktně dodržujte zapojení:
Svorka L (Phase): Připojte fázový vodič (zpravidla hnědý nebo černý).
Svorka N (Neutral): Připojte nulový vodič (modrý).
Svorka PE (Earth / symbol uzemnění): Připojte ochranný uzemňovací vodič (žlutozelený). Tento kolík je v zásuvce rozměrově nejširší a je umístěn v poloze odpovídající 6. hodině na ciferníku.
3. Pevné dotažení svorek: Všechny vodiče zasuňte hluboko do šroubových svorek a pevně je dotáhněte. Nedostatečně utažený šroub způsobuje přechodový odpor, následné silné zahřívání, které může vést k roztavení plastu nebo požáru.
4. Montáž a těsnění: Zásuvku pevně přišroubujte na podkladový panel nebo stěnu. Při montáži do venkovního prostředí nebo vlhka zajistěte, aby byly správně usazeny případné pryžové těsnicí průchodky kolem přívodního kabelu, které brání stékání vody do vnitřního prostoru elektroinstalace.
Důležitá upozornění: Instalaci a zapojení do elektrické sítě 230V smí provádět pouze osoba s příslušnou odbornou elektrotechnickou kvalifikací. Před zahájením montáže, zapojováním kabelů nebo jakoukoliv manipulací se striktně ujistěte, že je přívodní elektrický okruh kompletně vypnutý na hlavním jističi a bez napětí. Nepřekračujte jmenovitý proud 16A. Udržujte mimo dosah dětí.
